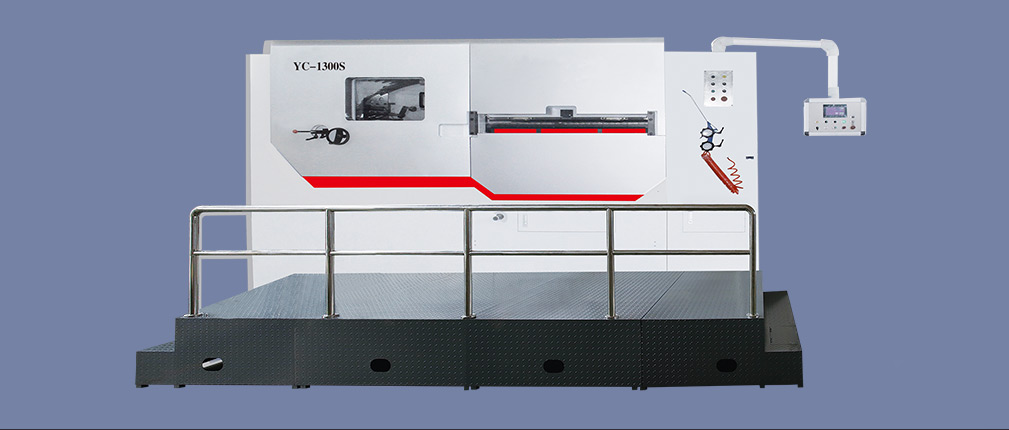

YC-S系列1300/1500/1650 半自动模切压痕机(清废可选
性能特点 / Features
YC-S系列模切压痕机是我公司结合国内外同类产品的优越性能研制开发的适用于高档彩箱、彩盒模切的专用设备。本机应用高强度叼纸牙排，先进的开牙叼纸机构能适应各类型板纸、卡纸、瓦楞纸；前后位及侧定位机构使纸张的模切精度得以保障。
具备高精度间歇机构；动作迅速的气动离合，气动锁版。使用可编程控制器及人机界面，数字显示机器的工作速度、加工张数、总运行时间；机器的故障显示使故障排除操作非常方便。应用变频器控制主电机、无级调速，运行平稳。本机多处设有传感器和安全装置，保障机器正常工作和人身安全。模切压力前后可单独调节，手动盘车方便省力，同时还可进行无叼口模切。
具备高精度间歇机构；动作迅速的气动离合，气动锁版。使用可编程控制器及人机界面，数字显示机器的工作速度、加工张数、总运行时间；机器的故障显示使故障排除操作非常方便。应用变频器控制主电机、无级调速，运行平稳。本机多处设有传感器和安全装置，保障机器正常工作和人身安全。模切压力前后可单独调节，手动盘车方便省力，同时还可进行无叼口模切。
技术参数 / Technical Parameters| 型号 | YC-1300S | YC-1500S | YC-1650S | ||
| 最大输纸尺寸 | 1320x980mm | 1520x1110mm | 1670x1250mm | ||
| 最小输纸尺寸 | 550x450mm | 550x500mm | 650x600mm | ||
| 最大模切尺寸 | 1300x970mm | 1500x1100mm | 1650x1200mm | ||
| 最大模切压力 | 300T | 400T | 450T | ||
| 可加工纸张 | 瓦楞纸（Corrugate board） | 瓦楞纸（Corrugate board） | 瓦楞纸（Corrugate board） | ||
| 8mm(max.thickness) | 8mm(max.thickness) | 8mm(max.thickness) | |||
| 模切精度 | ±0.5mm | ±0.5mm | ±0.5mm | ||
| 机器最高速度 | 4500s/h | 4500sheet/h | 4000sheet/h | ||
| 总功率 | 13.5kw | 13.5kw | 15.75kw | ||
| 整机重量 | 约14T | 16T | 17.8T | ||
| 外形尺寸 | 4000x2250x2250mm | 4300x2300x2250mm | 4500x2650x2450mm |
局部说明 / Introduction-
飞达头采用欧洲技术四 吸四送卡纸、瓦楞纸两用飞达头。吸头可配合纸张的变形状况不停机调整各种吸纸角度，使吸纸更稳定。有简便的调节功能和准确的使用控制功能。厚薄兼顾，输纸准确平稳。
-
模切部模切底板和刀模版的安全设计，轻易移动、回转装置的设计使装版调版更快捷更方便。气动锁版装置使上版框固定更牢固、更准确、更省时。
-
电器部整机采用日本欧姆龙PLC程序控制，变频调速器。各种电器元件、检测开关均采用日本、法国、台湾等公司产品。运行控制准确，性能稳定。
-
侧规侧规结构集推拉于一体，只需根据不同产品任意选择调节，不需要换零部件，即可实现推与拉的互换。在采用拉规过程时，纸张位移小，对纸边不划伤，非常适合高速输纸。
-
主传动蜗轮材料选用德国合金铜，精密机床加工，精度高，特别耐磨。蜗杆曲轴用铬钢高频淬火处理，使用寿命长。摆杆尺寸加大，摆杆轴加粗，所以模切压力大，耐磨耐用。
-
气动离合器采用进口气动离合器，寿命长，噪音低，制动更平稳，离合迅速，传动力大，符合欧洲出口标准。巴西WEG电机笔国产电机节电1/3。
-
输纸部进口输纸皮带配以高耐磨压纸胶轮、手轮，可方便调节胶轮和毛轮的压力来改变与皮带的压力，从而保障纸张平稳送到前规定位部位。减少工作中停机次数。
-
人机界面本机采用进口高分辨率人机界面进行人机交流，可对机器的运行状态进行实时动态监测显示，使机器调整和故障排除方便快捷，安全可靠。
