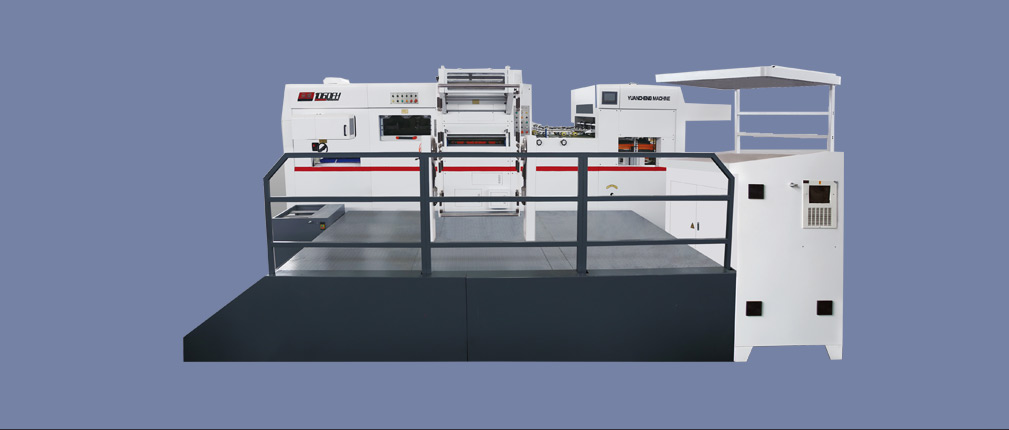

YC-1060F/FH 全自动平压平模切烫金机
性能特点 / Features
全自动平压平模切烫金机主要用于包装装潢工业中的纸盒、纸箱、商标的模切、烫金、压痕和冷压凹凸等，特别是各种精细的印刷品，如烟盒、酒盒、礼品盒等，均可以在本机上进行普通和全息防伪烫金，以及凹凸压痕，以获得富于立体感，精致美观的印刷制品。
该机从给纸、模切、烫金、到收纸均实现自动化。能实现自动检测、显示故障，不停机取样等功能。还具有模切压力大，套准精度高等优点。该机主传动系统安装有气动离合器，并具有制动装置；主链轮轴上装有扭力限制器（安全离合器）；及多处安全检测电眼和安全装置等；可以尽量避免由于突发事件对操作者所造成的伤害及设备损坏，充分保障人身和设备的安全。
该机从给纸、模切、烫金、到收纸均实现自动化。能实现自动检测、显示故障，不停机取样等功能。还具有模切压力大，套准精度高等优点。该机主传动系统安装有气动离合器，并具有制动装置；主链轮轴上装有扭力限制器（安全离合器）；及多处安全检测电眼和安全装置等；可以尽量避免由于突发事件对操作者所造成的伤害及设备损坏，充分保障人身和设备的安全。
技术参数 / Technical Parameters| 型号 | YC-1060F/FH | ||||||||
| 最大输纸尺寸 | 1060x760mm | 全息防伪装置 | 3轴 3shafts | ||||||
| 最小输纸尺寸 | 400x350mm | 电化铝送箔伺服系统 |
纵向 3轴 横向 2轴 |
||||||
| 最大模切尺寸 | 1050x750mm | 电化铝放箔最大直径 | 纵向 2 轴 横向 3轴 | ||||||
| 最大烫金尺寸 | 1050x745mm | 温控区 | 16个独立区域 | ||||||
| 纸张规格 | 100-2000g/m2 | 最高工作速度 | 7000sheet/h | ||||||
| 瓦楞纸厚度 | ≤4mm | 叼口空白 | 4~12mm | ||||||
| 普通烫印速度 | 6500sheet/h | 最大工作压力 | 400T/650T | ||||||
| 普通烫印精度 | ≤±0.075mm | 总功率 | 53.95kw | ||||||
| 全息烫印速度 | 5500sheet/h | 总重量 | 18T/21T | ||||||
| 全息烫印精度 | ≤±0.2mm | 外形尺寸 | 7650x4560x2730mm(含踏板) | ||||||
局部说明 / Introduction-
飞达头采用欧洲技术四 吸四送卡纸、瓦楞纸两用飞达头。吸头可配合纸张的变形状况不停机调整各种吸纸角度，使吸纸更稳定。有简便的调节功能和准确的使用控制功能。厚薄兼顾，输纸准确平稳。
-
模切部模切底板和刀模版的安全设计，轻易移动、回转装置的设计使装版调版更快捷更方便。气动锁版装置使上版框固定更牢固、更准确、更省时。
-
电器部整机采用日本欧姆龙PLC程序控制，变频调速器。各种电器元件、检测开关均采用日本、法国、台湾等公司产品。运行控制准确，性能稳定。
-
侧规侧规结构集推拉于一体，只需根据不同产品任意选择调节，不需要换零部件，即可实现推与拉的互换。在采用拉规过程时，纸张位移小，对纸边不划伤，非常适合高速输纸。
-
主传动蜗轮材料选用德国合金铜，精密机床加工，精度高，特别耐磨。蜗杆曲轴用铬钢高频淬火处理，使用寿命长。摆杆尺寸加大，摆杆轴加粗，所以模切压力大，耐磨耐用。
-
气动离合器采用进口气动离合器，寿命长，噪音低，制动更平稳，离合迅速，传动力大，符合欧洲出口标准。巴西WEG电机笔国产电机节电1/3。
-
输纸部进口输纸皮带配以高耐磨压纸胶轮、手轮，可方便调节胶轮和毛轮的压力来改变与皮带的压力，从而保障纸张平稳送到前规定位部位。减少工作中停机次数。
-
人机界面本机采用进口高分辨率人机界面进行人机交流，可对机器的运行状态进行实时动态监测显示，使机器调整和故障排除方便快捷，安全可靠。
